ЭКСПЛУАТАЦИЯ

Всего за 2 минуты Вы получите результат.

Пользоваться легким дефлектометром с падающим грузом ZFG 3.0 просто и удобно, т.к. уже на этапе конструирования и разработки предельно пристальное внимание было уделено тому, чтобы неправильные замеры автоматически исключались посредством встроенной функции контроля достоверности. Благодаря этому гарантируется, что даже неспециалист после краткого инструктажа сможет правильно пользоваться легким дефлектометром с падающим грузом и производить точные замеры.

Приведенная ниже последовательность операций измерительной процедуры описывает простой и быстрый порядок проведения замера, результаты которого можно распечатать прямо на строительной площадке при помощи встроенного минипринтера, а также сохранить на SD-карте для последующей распечатки на ПК.

1. Уложить нагрузочную плиту
1. Уложить нагрузочную плиту
2. Включить прибор
2. Включить прибор
3. Выполнить замер
3. Выполнить замер
4. Результат
4. Результат

1. шаг

Уложить нагрузочную плиту по всей площади на проверяемую поверхность, после чего установить на плиту нагрузочное приспособление.

2. шаг

Соединить механическое и электронное оборудование измерительным кабелем. Включить прибор.

3. шаг

Выполнить три предварительных цикла нагружения, запустить измерительную процедуру и выполнить три цикла нагружения для проведения замера.

4-й шаг

Измерение завершено. Все данные сохранены, их можно распечатать и передать на ПК.



Обработка результатов:

Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.

На дисплей выводятся:

  • три осадки с характеристическими кривыми осадки и средним значением
  • три скорости осадки со средним значением
  • координаты положения, географическая долгота и широта (только в модификации ZFG 3000 GPS)
  • соотношение s/v между осадкой и скоростью осадки
  • значение динамического модуля упругости Evd

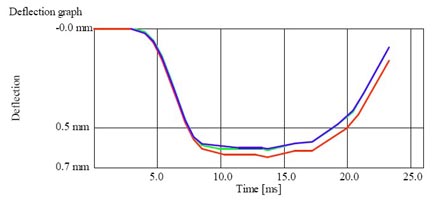

Пример полученных данных:

Deflection - величина осадки
Velocity - скорость осадки
Deflection - величина осадки<br>Velocity - скорость осадки
Deflection - величина осадки
Velocity - скорость осадки
Deflection - величина осадки<br>Velocity - скорость осадки

Таблица корреляции динамического модуля упругости, статического модуля упругости и коэффициента уплотнения грунта

Тип грунта Динамический модуль упругости
EVD, MN/m2
Статический модуль упругости
EV2, MN/m2
Коэффициент уплотнения
КУ
Смешанный гравий GW
Мелкозернистый гравий GI
≥60 ≥120 ≥1,03
≥50 ≥100 ≥1,00
≥40 ≥80 ≥0,98
≥35 ≥70 ≥0,97
Крупнозернистый гравий GE
Крупнозернистый песок SE
Смешанный песок SW
Мелкозернистый песок SI
≥40 ≥80 ≥1,00
≥35 ≥70 ≥0,98
≥32 ≥60 ≥0,97
Грунты смешанные
и мелкой фракции
≥25 ≥45 ≥1,00
≥15 ≥30 ≥0,97
≥10 ≥20 ≥0,95

Плотность предварительно уплотненного грунта ρ можно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρ max, по формуле:

ρ=ρmaxх Ку

Максимальная плотность грунта может быть определена по ГОСТ 22733-77 (Грунты. Метод лабораторного определения максимальной плотности).

Технические характеристики

Устройство нагрузки
Общий вес 15 кг 20 кг
Вес падающего устройства 10 кг 15 кг
Максимальная сила воздействия 7,07 kN 10,6 kN
Время воздействия, мс 17,0 ± 1,5 17,0 ± 1,5
Материал никелированная + хромированная сталь никелированная + хромированная сталь
Загрузочная пластина
Диаметр 300 мм 300 мм
Толщина пластины 20 мм 20 мм
Общий вес 15 кг 15 кг
Материал никелированная + хромированная сталь никелированная + хромированная сталь
Электроника
Аккумулятор 4,8 B, 3,5 Ah 4,8 B, 3,5 Ah
Защита от влаги и пыли IP64 IP64
Графический дисплей 128 x 64 128 x 64
Диапазон измерений осадки 0,3 - 10 мм 0,3 - 10 мм
Точность измерений осадки ± 0,02 мм ± 0,02 мм
Диапазон измерений Evd <70 MN/m² <105 MN/m²
Диапазон рабочих температур 0 - 50ºС 0 - 50ºС

Компания ZORN Instruments более 20 лет занимается разработкой, производством и совершенствованием приборов для определения характеристик грунтов. Более 5000 приборов серии ZFG эксплуатируются по всему миру.

ООО "ЛДС" является авторизованным партнером ZORN Instruments. У нас Вы можете приобрести, осуществить поверку и ремонт оборудования ZORN Instruments.

Все приборы, выпускаемые компанией производятся на заводе в Германии на современном оборудовании с применением самых передовых технологий и качественных материалов.
